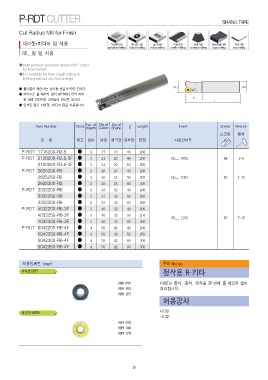

Page 9 - bulls

P-RDT CUTTER SHANK TYPE

Cut Radius Mill for Finish 주변부가공 헬리칼가공 경사가공 곡면가공 외곽가공 연속복제가공 바닥가공
ramp milling face milling
다이젯•비디아 팁 사용 peripheral milling helical milling profile milling contour milling copy milling

RD__형 팁 사용

●Bulls produce precision radius mill R-cutter
for finish lastest.

●It is available for from rough milling to
finishing without any tool change.

● 불스툴이 생산하는 정삭용 정밀 R-카타 입니다.
● 번거로운 툴 체인지 없이 황삭에서 정삭 까지

한 번에 처리하는 신개념의 최신툴 입니다.
● 인서트 팁은 다이젯, 비디아 팁을 사용합니다.

Item Number Stock No. of Dia of Dia of ℓ Length Insert Screw Wrench
Inserts Cutter Shank 사용인서트 스크류 렌치
RD__ 0702
형번 재고 날수 날경 생크경 유효장 전장 RD__ 1003 A4 T-8
A7 T-15
P-RDT 1716200-R3.5 ● 2 17 16 40 200 RD__ 12T3
B7 T-15
P-RDT 2120200-R3.5-3F ● 3 21 20 40 200

2120250-R3.5-3F ● 3 21 20 50 250

P-RDT 2625200-R5 ● 2 26 25 40 200

2625250-R5 ● 2 26 25 50 250

2625300-R5 ● 2 26 25 60 300

P-RDT 3332200-R6 ● 2 33 32 40 200

3332250-R6 ● 2 33 32 50 250

3332300-R6 ● 2 33 32 60 300

P-RDT 4032200-R6-3F ● 3 40 32 40 200

4032250-R6-3F ● 3 40 32 50 250

4032300-R6-3F ● 3 40 32 60 300

P-RDT 5042200-R6-4F ● 4 50 42 40 200

5042250-R6-4F ● 4 50 42 50 250

5042300-R6-4F ● 4 50 42 60 300

5042350-R6-4F ● 4 50 42 60 350

적용인써트 Insert RDHX 0702 주의 Notice
RDHX 1003
다이젯 DIJET RDHX 12T3 정삭용 R-카타

비디아 WIDIA RDPX 0702 P-RDT는 황삭, 중삭, 정삭을 한 번에 툴 체인지 없이
RDPX 1003 처리합니다.
RDPX 12T3
허용공차

+0.00
-0.02
