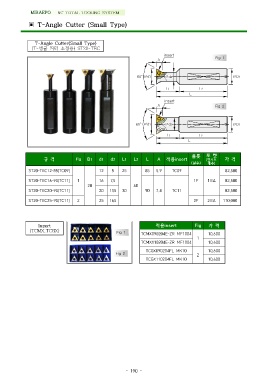

P. 190
MIRAEPO NC TOTAL TOOLING SYSTEM
▣ T-Angle Cutter (Small Type)
T-Angle Cutter(Small Type)
(T-앵글 커터 소경용) ST20-TEC
insert Fig 1
A
60° ∅d1 ∅d2 ∅D1
Fig 2
L1 L2
L
insert
A
60° ∅d1 ∅d2 ∅D1
L1
L2
L
규격 플롯 포 켓
Fig D1 d1 d2 L1 L2 L A 적용insert (인서트 가 격
(날수) 개수)
ST20-TEC12-85(TC09) 12 5 25 85 5.9 TC09 82,500
ST20-TEC16-90(TC11) 1 16 7.5 1F 1 EA 82,500
82,500
20 60
ST20-TEC20-90(TC11) 20 11.5 30 90 7.4 TC11
ST20-TEC25-90(TC11) 2 25 16.5 2F 2 EA 110,000
Insert 적용insert Fig 가격
(TCMX,TCGX) 10,600
Fig 1 TCMX090204E-ZR MF1004 10,600
Fig 2 1 10,600
10,600
TCMX110204E-ZR MF1004
TCGX090204FL MK10 2
TCGX110204FL MK10
